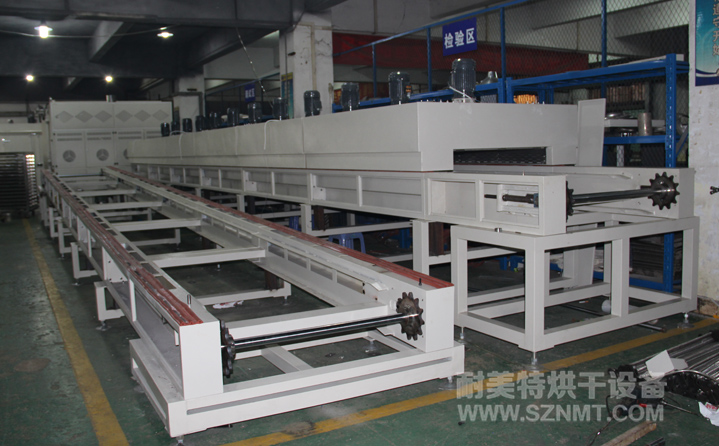

NMT-SDL-981锰球烘烤线(中信大锰矿业)
产品编号:
NMT-SDL-981
适用范围:
锰球烘烤线
TEL:138 1006 2418 E-MAIL:bjnmt@sznmt.com
标准规格型号选配项目根据客户要求设计,非标定制不同规格

锰球烘烤线技术规格书及参数:

1.1 锰球烘烤线外形尺寸:线体总长13.2米,内宽1000mm,外宽1600mm,总高1690mm(不含马达);进料部分长1200mm,烘干部分长16000mm;底部到网带的高度为1100mm;线体大梁支架和箱体外壳采用2.0mm厚冷轧钢板折弯而成,整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗,机架用120×60mm普通扁通焊接而成,线体底部配有M20可调节脚杯。
1.2 锰球烘烤线烘干部分:总长12000mm,共分6段炉腔,每段2米,内胆材质采用1.5mm厚SUS#304镜面不锈钢板制作,炉腔总高490mm,进料口净高度150mm,进出料口设可调节档板,中间铺150mm厚高温硅酸隔热岩棉,网带底部隔热层,防止灰尘进入传送带上,使炉体外部不烫手。顶部配有进气口和排气口阀门,可调节室内空气流量,便温度更加均匀。炉盖侧面配有手柄,方便炉盖翻起打开,便于炉内的清洁和维修。在室内温度为30度的情况下,炉体外壳表面温度不超过65℃,炉盖接缝处除外。
1.3 锰球烘烤线电器部分:电源380V,三相五线制,功率270KW,采用3P台湾爱德利变频器变频调速, 配台湾永坤2.2KW齿轮减速电机1台,速比为1:200,配传动齿轮和传动链条,传动速度0.2至2米/分钟任意可调。前后设有紧急停机按钮以确保安全。
1.4 锰球烘烤线发热部分:内置台湾产不锈钢散热片式发热管均分布在炉腔两侧,每段炉腔顶部装有进口台湾产永元1.5KW运风马达2台,配12寸运风风轮于炉腔顶部,每段配有独立的控制系统,内有运风风道,三面循环大风量强制运风,炉腔顶部配进气和排气口阀门,可调节进出气口空气流量大小,使炉内温度更加均匀。
1.5 锰球烘烤线控制部分:采用日本欧姆龙微电脑智能型数显温控器,配有PV和SV数字显示窗口,采用模块连续缓冲式输出控制加热器, 配独立的控制系统,采用台湾泰矽大功率可控硅输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响,可使输出电流平稳线性变化,控温效果更稳定,性能更卓越,(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准,温度室温至250℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能;其它控制电路电器均采用施耐德或欧姆龙电器控制。
1.6 锰球烘烤线传动部分:采用链条式不锈钢网带,网带为201#材质,传动链条采用10分双节距大滚珠链条,网带中间每隔127mm穿有直径为16mm不锈钢圆钢作为网带加强筋,网距为10mm×15mm×1.5mm,在隧道炉上层和下层均有链条拖动道轨,前后均有主动和被动大滚轮,这样有利于网带不易跑边刮坏其大梁。链条节距为63.5mm,两边设有链条导轨。机头机尾配可调节的主动和被动大滚筒,防止网带跑边刮花其产品。







产品介绍
独特性能 客户可选配置
内胆镜面不锈钢材质,洁净度更佳;
内部采用优质保温材料制作,保温隔热效果好;
升温时间快,温度稳定精准;
双重超温保护,电气控制安全可靠;
输送带变频调速,输送速度平稳可调;
设有输送带防偏移装置,输送带松紧可调;
采用智能型温度控制器,PID自动演算,LED显示;
进口SSR/SCR输出控制单元,控温精度高;
国内一流的隔热、断热技术,密封效果显著;
机体外壳温度低,对室内环境温度影响较小;
节能省电、安全环保
可充氮气气氛保护,达成无氧化烘烤环境。
颜色、温控系统、输送系统可依客户需要选择配备;
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据烘烤产品设计不同的输送烘烤方式,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选配项目
控制系统选配
按钮开关控制 触摸屏人机界面
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
温控选购配备
温控器

台湾CAHO智能型温控器

日本FUJI智能型温控器

日本进口OMRON温控器

美国Honeywell温控器

温度记录仪

多通道彩屏无纸记录仪

多通道有纸记录仪

进口PARTLOW圆图温度记录仪

进口YOKOGAWA 48通道温度记录仪

记录组

手提式温度记录器组12点

IR 电脑温度记录器组12点~48点

触摸屏+PLC
威伦7寸 Proface
三菱 西门子
工控机以太网远程监控
计时器30分,进口LED数显式计时器,0-9999 S/M/H可设定,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。
风路循环图例
单面送风型 双面送风型 双面送风防爆 热辐射上升型
四面辐射型 热辐射照射型 热风辐射型 热风辐射型
冷却系统

工业冷却机型 风机强制冷却型 FFU冷却型
