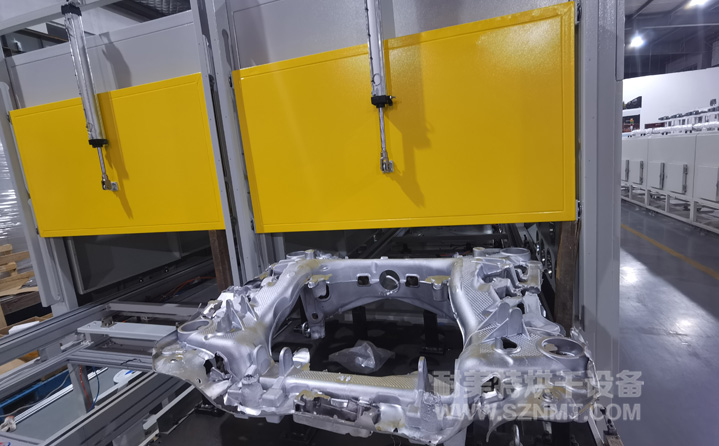

NMT-SDL-1685汽车零部件自动化冷却输送线(万安汽车)
产品编号:
NMT-SDL-1685
适用范围:
汽车零部件自动化冷却输送线
TEL:138 1006 2418 E-MAIL:bjnmt@sznmt.com
标准规格型号选配项目根据客户要求设计,非标定制不同规格

设备名称:汽车零部件自动化冷却输送线
使用客户:安徽万安汽车零部件有限公司
集成商:安川首钢机器人

一、汽车零部件自动化冷却输送线设备概况(用途)
1.PEGASUS冷却线2条。
2.机械手上件—输送及冷却—机械手下件,空托盘在线上做环形输送周转。
3.威纶通触摸屏+西门子PLC控制系统。
4.适用于W1342*L1100mm尺寸托盘。
5.产品为铝制压铸件带沙芯,输入温度为400℃,输出温度为70℃
6.PEGASUS冷却线:外形尺寸约宽3500 *长7400 *高1950mm

二、汽车零部件自动化冷却输送线工艺
1.托盘尺寸约:L1100*W1432mm,冷却区8件产品
2.生产节拍220S/件,即冷却时间30min
3.产品输入温度400℃,输出温度≤70℃
4.托盘在输送线上做环线输送,需方机器人放料取料。
5.托盘需方提供;

三、汽车零部件自动化冷却输送线主要技术参数
1.外形尺寸(约):总长7400*宽3500*高1950mm;
2.外壳温度:炉外壁温度不超过室温+5℃;
3.风向:冷却区从顶出风,风从侧面回风;
4.电源:三相五线制,380V,50HZ;
5.功率:约35KW;

产品介绍
独特性能 客户可选配置
内胆镜面不锈钢材质,洁净度更佳;
内部采用优质保温材料制作,保温隔热效果好;
升温时间快,温度稳定精准;
双重超温保护,电气控制安全可靠;
输送带变频调速,输送速度平稳可调;
设有输送带防偏移装置,输送带松紧可调;
采用智能型温度控制器,PID自动演算,LED显示;
进口SSR/SCR输出控制单元,控温精度高;
国内一流的隔热、断热技术,密封效果显著;
机体外壳温度低,对室内环境温度影响较小;
节能省电、安全环保
可充氮气气氛保护,达成无氧化烘烤环境。
颜色、温控系统、输送系统可依客户需要选择配备;
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据烘烤产品设计不同的输送烘烤方式,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选配项目
控制系统选配
按钮开关控制 触摸屏人机界面
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
温控选购配备
温控器

台湾CAHO智能型温控器

日本FUJI智能型温控器

日本进口OMRON温控器

美国Honeywell温控器

温度记录仪

多通道彩屏无纸记录仪

多通道有纸记录仪

进口PARTLOW圆图温度记录仪

进口YOKOGAWA 48通道温度记录仪

记录组

手提式温度记录器组12点

IR 电脑温度记录器组12点~48点

触摸屏+PLC
威伦7寸 Proface
三菱 西门子
工控机以太网远程监控
计时器30分,进口LED数显式计时器,0-9999 S/M/H可设定,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。
风路循环图例
单面送风型 双面送风型 双面送风防爆 热辐射上升型
四面辐射型 热辐射照射型 热风辐射型 热风辐射型
冷却系统

工业冷却机型 风机强制冷却型 FFU冷却型
